Exemples de brides

Codeurs rotatifs avec bride de serrage

Les codeurs rotatifs avec bride de serrage offrent les possibilités de montage suivantes :

• en utilisant divers adaptateurs de brides (voir accessoires)
• la bride de serrage elle-même
• les fils de fixation à l'avant
• ou en utilisant un support de montage (voir accessoires).

Le boîtier du codeur rotatif est centré sur la bride de serrage.

Codeurs rotatifs avec bride synchrone

Les capteurs rotatifs avec bride synchro offrent deux possibilités de montage :

• en utilisant la bride synchro et trois éléments de fixation excentriques (voir accessoires)
• ou en utilisant les fils de fixation situés à l'avant.

Le codeur rotatif est centré à l'aide du collier de centrage situé sur la bride.

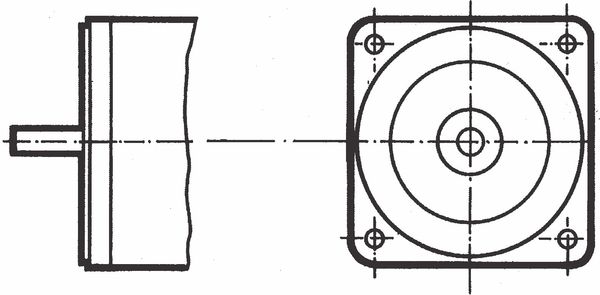

Codeurs rotatifs à bride carrée

Les capteurs rotatifs à bride carrée offrent deux possibilités de montage :

• en utilisant le filet de fixation continu pour le montage mural avant ou arrière
• ou à l'aide d'un support de fixation.

Le codeur rotatif est centré à l'aide du collier de centrage situé sur la bride.

Codeurs rotatifs à bride ronde

Les capteurs rotatifs à bride ronde offrent deux possibilités de montage :

• en utilisant le fil de fixation sur la face avant
• ou à l'aide d'un support de fixation.

Le codeur rotatif est centré à l'aide du collier de centrage situé sur la bride.

Montage de la variante F ou D (arbre de serrage)

1. ressort dynamométrique
2. anneau de serrage avec vis cruciforme (avec rainures en forme de croix)
3. goupille du cylindre et
4. arbre d'entraînement

Montage de la variante E (arbre d'extrémité)

1. ressort dynamométrique
2. Joint torique
3. goupille cylindrique
4. arbre d'entraînement avec trou taraudé
5. Vis de taille M4, avec rondelle élastique et
6. capuchon de couverture

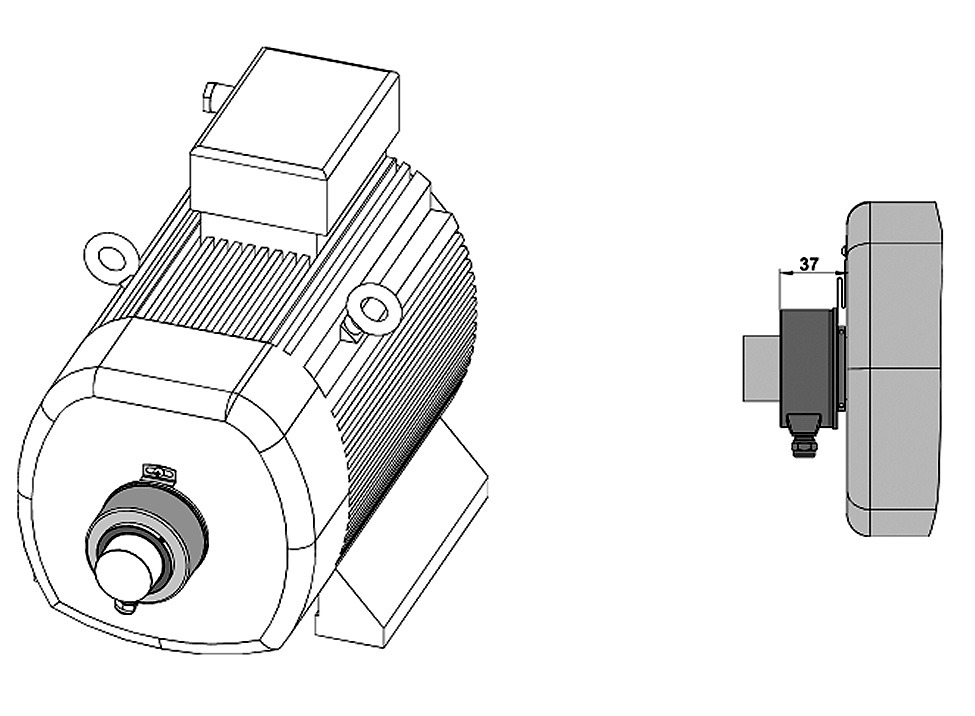

Codeurs rotatifs à arbre creux (RI76)

Encodeur rotatif pour moteur à arbre creux (E9)

1. Placer la plaque de montage sur le flasque du moteur (plaque de roulement).
2. Poussez la goupille de centrage à travers l'arbre du moteur et utilisez-la pour centrer la plaque de montage.
3. Visser la plaque de montage et retirer la goupille de centrage.
4. Placer le capteur rotatif sur la plaque de montage sans le fixer. Les ergots de verrouillage doivent être insérés dans les ouvertures de la plaque de base. Introduire le télémètre par le côté opposé à la fiche de connexion entre la plaque de base et le capteur rotatif.
5. Poussez le disque de codage vers le moteur et serrez en même temps la vis sans tête dans l'arbre du codeur.
6. Engager le boîtier du codeur rotatif en le tournant dans le sens des aiguilles d'une montre (verrouillage à baïonnette).
